一、产品功能

　　采用就地全自动控制策略，在无人值守的情况下可实现按需供热，控制器具有可编程功能和远传通讯接口。且可根据不同用户的要求，提供不同的控制方式。

二、产品特点

三、产品应用领域

* 城镇集中供暖的住宅采暖供热系统、生活热水、空调系统 * 宾馆、写字楼、办公室的采暖供热、空调系统

* 工厂厂房的采暖供热系统 * 别墅区、 * 住宅区的采暖供热系统、生活热水、空调系统

四、工作原理

在换热器的一次网热源进口，设置一个电动流量调节阀，电动流量调节阀的开度由设置在二次网供水的温度传感器和设置在室外的温度传感器来控制。供水温度换和室外温度降低，电动流量调节阀的开度加大，换热器的热量增加，进而使二次供水温度升高。如二次供水温度和室外温度升高，电动流量调节阀的开度减小，即进入换热器的热量减小，进而使二次供水温度降低。循环水泵为变频控制，变频的实现由温度的变化来控制。补水泵也是变频控制，变频的实现由二次回水压力传感器来控制。由于补水回路中采用了平衡法和补水泵的变频，实现了恒压补水的功能。可编程的控制器采集各点温度和室外温度进行优化选择，同时控制器具有远传通讯接口。增设的稳压电源装置，使本系统具有停电保护、来电自起的功能。补水箱液位的自动控制装置补水箱低液位时发生报警同时补水泵停止工作。当液位正常是，补水泵恢复正常工作。由于以上控制选择，来实现供暖的全自动控制。

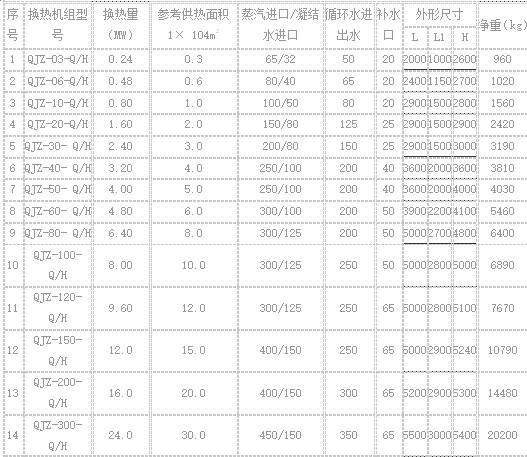

汽-水换热机组(采暖)结构及技术参数表

注：一次热媒水蒸汽压力0.2-0.6MPa 二次供回水温度 95/70 ℃

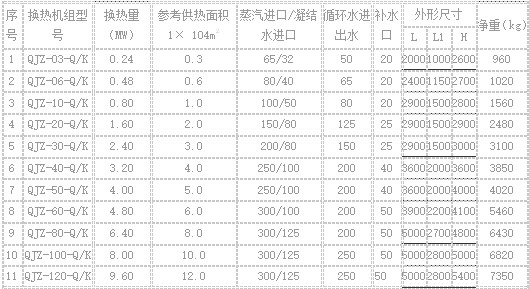

汽-水换热机组(空调)结构及技术参数表

注：一次热媒水蒸汽压力0.2-0.6MPa 二次供回水温度 60/50 ℃

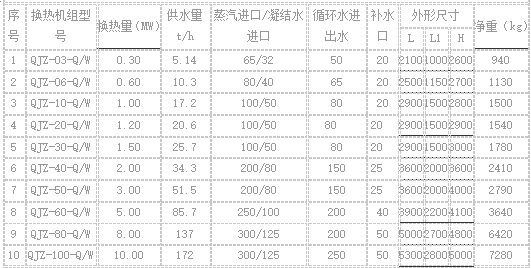

汽-水换热机组(生活用水)结构及技术参数表

注：一次热媒水蒸汽压力0.2-0.6MPa 二次供回水温度 60/15 ℃

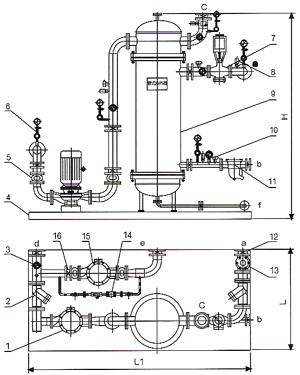

板式换热机组(采暖、空调)外形尺寸图

1.循环水泵

2.除污器

3.温度表

4.底座

5.减震喉

6.压力表

7.电动调节阀

8.压力变送器

9.管式换热器

10.温度传感器

11.疏水阀

12、碟阀

13.流量计

14.电磁阀

15.补水泵16.止回阀

注：a、蒸汽进口；b、凝结水出口；c、二次网循环水出口；d、二次循环水进口；e、补水口；f、排污口

板式换热机组(采暖、空调)外形尺寸图
