■ 容积式换热器的构造原理、特点：
自动控温节能型容积式热交换器，它充分利用蒸汽能源、节能，是一种新型热水器。普通热水器一般需要配置水水热交换器来降低蒸汽凝结水温度以便回用。而节能型热交换器凝结水出水温度在45℃左右，或直接回锅炉房重复使用。这样减少了设备投资，节约热交换器机房面积，从而降低基建造价，因此节能型容积式热交换器深受广大设计、用户单位欢迎。
钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。钢壳内衬铜的厚度一般为1.0mm。钢衬铜热交换器须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。此阀除非定期检修是不能取消的。部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。水锤或突然的压力降也是造成压负的原因。
■容积式换热器主要特点：
1、换热量大。H型“新卧罐”、水-水换热时，换热量为同型“标准罐”的2倍以上，S型“新卧罐”汽-水换热时，换热量为同型“标准卧罐”的1.2倍。
2、热媒温降大。汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水-水换热时，热温降为同型“标准卧罐”的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。
3、H型“新卧罐”适用于水-水换热，亦可用于汽-水换器。
4、换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。
5、冷水区小，容积利用率高。
6、保持了容积式换热器贮水量大，水头损失低，供水安全稳定，方便清垢之优点。
■ 半容积式换热器
半容积式换热器简介:
本产品适用于一般工业及民用建筑的热水供应系统，热媒为蒸汽或高、低温软化热水，设计选用时应注明热媒品种。
半容积式换热器性能特点:
HRV-0102自动控温半容积式换热器是对具有国际先进水平的国外同型热交换器作了较大改进的新产品，主要热力性能参数经国家一级热工测试单位—机电部华北工业锅炉测试中心测定，均超过国外同型设备。与目前国内外先进产品相比，它具有如下特点：
1、换热部分为改进的快速换热器，传热系数高，换热量大，相同容积该产品的换热量分别相当于传统容积式换热器与新型容积式换热器的5～8倍与2～3倍。
2、贮水部分贮有10～20分钟的热水量，被加热水的水头损失≤0.2米，因此它在设置一般自动温控阀的条件下，仍保持供水水压、水温平稳、安全、节水、用水舒适之特点。
3、罐内全部贮存热水，无滞水、冷水区，容积利用率大。
4、本产品在用水量很小或不能用水时可借热水管网上循环泵的工作，维持罐内水温，使换热部分换热时总处于被加热水流动状态，换热充分、节能，汽-水换热时凝结水出水温度低于80℃。
5、本产品壳体，U型管束分别采用不锈钢、碳钢衬铜与紫铜为主要材质，解决了壳体内部锈蚀较严重地影响水质的问题，并且用于实际工程时因耗钢量，占地面积远低于容积式换热器，所以总造价仍然低于后者。
■QBR系列强化型容积式换热器
QBR系列强化型容积式换热器简介:
产品特点在容积式热交换器基础上，采用新型传热元件-金属波纹换热管制造而成。同时,对内部结构重新设计,因此具有高效传热的特点。公称压力P0.6～1.6Mpa;工作温度被加热水进口5℃出口65℃;总传热系数水-水K=1200～1800W/㎡℃ 汽-水K=1800～2500W/㎡℃;优性能产品，采用强化传热技术，传热效率高。通过技术手段，加大壳侧流速，比传统容积式换热器的总传热系数提高3～6倍。出水水温稳定，压降小，加热时间短，无需预热时间，可24小时满负荷运行，密封可靠，占地小，运行平稳，节省投资，不污、不堵、不结构，无需维护;
■ OC-FPVV系列自动除垢盘管立式容积(半容积)换热器
OC-FPVV系列自动除垢盘管立式容积(半容积)换热器简介:
OC-FPVV系列(HRV-02，RV-04)自动除垢盘管立式容积(半容积)换热器是在引进80年代国际先进产品“AERCO”技术基础上研制开发的新型换热器。它保留原有传统容积式换热器贮存水量大，水头损失小，供水安全稳定的优点，又将浮动盘管束高效传热、自动控温及自动除垢的新技术充分结合起来，具有结构独特，性能优越，传热效高，换热效果好，节约能源，维修方便的优点。
OC-FPVV系列自动除垢盘管立式容积(半容积)换热器用途：
广泛用于工业与民用建筑空调、采暖及生活热水供应系统，水质硬度无苛求。
OC-FPVV系列自动除垢盘管立式容积(半容积)换热器特点：
1、传热系数高。由于采用特制的传热元件，在水流冲动时产生上下浮动，实现紊流强化传热，此K值是传统的国际容积式换热器无可比拟的。
2、贮水量大，水头损失小，供水安全稳定。
3、自动除垢，便于维修管理，使用寿命长，是传统容积式换热器难以办到的。
4、温控调节自动化控制效果可靠，热能效率佳。
5、容积利用率大，罐内全部贮存热水，无死水区、冷水区(半容积式更优)。
6、热媒温降大，凝结水温低于45℃，可省去疏水器及旁路阀，节省投资。
OC-FPVV系列自动除垢盘管立式容积(半容积)换热器设计选用要点及规格：
1、壳程工作压力分为0.6、1.0、1.6、2.0、2.5MPa;管程工作压力0.4～1.6MPa。
2、壳程热水工作温度≤45～60℃(空调热水、生活热水);≤95℃(采暖热水)。
3、壳程及管程阻力值分别为0.001～0.05MPa及0.02～0.04MPa。材质选用同OC-HFP型。
4、温度自动调节阀允许工作压力为0.4MPa，分国产型及进口型;自力或电动式。
5、温度调节阀前应装设OC-rF(LF)型高效水(汽)过滤器，清除蒸汽中的机械杂质。
6、为确保热水供应质量，每10天排污一次，每2年检修一次。如有部分水垢无法脱落，可采用热冲击(即蒸汽干锅)加水激冷除垢法重复3～4次除垢。污垢系数按0.85考虑。省去疏水器和旁路管阀，安装维修省事。
7、鉴于汽凝水质量好、价贵，故建议选用本公司OC-NS系列凝结水自动回收器，进一步实现节能和节水。
8、规格：Q=143-4600Kw，G=3-65m3/h。
■ OC-FPHV系列自动除垢盘管卧式容积(半容积)换热器
OC-FPHV系列自动除垢盘管卧式容积(半容积)换热器简介：
OC-FPHV系列(HRV-01，RV-03)自动除垢盘管卧式容积(半容积)换热器是在引进80年代国际先进产品“AERCO”技术基础上研制开发的新型换热器。它保留原有传统容积式换热器贮存水量大，水头损失小，供水安全稳定的优点，又把盘管束高效传热、自动控温及自动除垢的新技术充分结合起来，具有结构独特，性能优越，传热效高，换热效果好，节约能源，维修方便的优点。
OC-FPHV系列自动除垢盘管卧式容积(半容积)换热器用途：
广泛用于工业与民用建筑空调、采暖及生活热水供应系统，对水质硬度从不苛求。
OC-FPHV系列自动除垢盘管卧式容积(半容积)换热器特点：
1、传热系数高。由于采用特制的传热元件，在水流冲动时产生上下浮动，实现紊流强化传热，使汽水换热K值是传统的国标容积式换热器无可比拟的。
2、贮水量大，水头损失小，运转无噪声;供水安全稳定、宁静运行。
3、自动除垢，便于维修管理，使用寿命长，是传统容积式换热器难以办到的。
4、温控调节自动化控制效果可靠，热能效率佳。
5、罐内全部贮存热水，无死水区、冷水区，容积利用率大。
6、使用广泛，热媒可用汽，也可用高低温热水，较传统容积式换热器省钢材25%。
7、热媒温降大，凝结水温低于45℃，可省去疏水器和旁路管阀、节省投资，凝水可接入凝水回收器。
OC-FPHV系列自动除垢盘管卧式容积(半容积)换热器设计选用要点及规格：
1、壳程工作压力分为0.6、1.0、1.6、2.0MPa;管程工作压力0.6～1.5MPa。
2、壳程热水工作温度≤45～60℃(空调热水、生活热水);≤95℃(采暖热水)。
3、管程及壳程阻力值分别按0.001～0.005MPa及0.02～0.04MPa计入。材质选用同OC-HFP型。
4、温度自动调节阀允许工作压力为0.4MPa，分国产型及进口型，自力或电动式。
5、温度调节阀前应装设OC- rF(LF)型高效水(汽)过滤器(澳申产品)，清除蒸汽中的机械杂质。
6、为确保热水供应质量，每10天排污一次，每2年检修一次。如有部分水垢无法脱落，可采用热冲击法除垢。
7、规格：V=1～20m3，Q=175～4550Kw，G=25～60m3/h
■ 容积式换热器

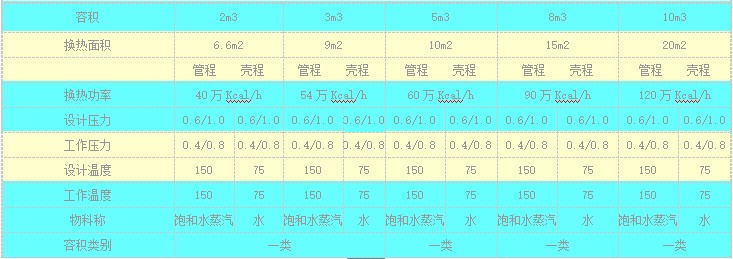

主要技术参数
安装尺寸:
